2014年2月，American Precision Prototyping公司的團隊，簡稱APP，他們面臨一個獨特的挑戰：重新設計，制作原型，進行鑄件，裝飾并運送150個POWERADE?公司的手提籃，這些提籃是專門為2014 FIFA比賽準備的宣傳裝備。他們需要在30天內完成整個工作。使用了CAD,和SLA 3D打印，加上靈活的頭腦，團隊提早完成了這個工作。
在項目最初，APP團隊得到了2個早期的POWERADE?的手提籃設計，并由此開始工作。
第一個手提籃是2012年UEFA歐洲杯的，第二個手提籃是來自美國聯賽的。對于FIFA的手提籃，客戶的目標是結合美國手提籃的人體工程學設計及UEFA提籃的輪廓尺寸和形狀。團隊必須重頭開始設計提籃。
鑒于時間非常緊，APP公司的方案設計階段只有一周，在這個階段里，提籃的設計還需要得到POWERADE?.公司的批準。提籃設計還有一個其他要求，客戶想要最終的產品可以被一分為二，兩邊利用卡扣可以連接在一起做成一個可放6個瓶子的容器。團隊開始投入到這個項目中，他們有一個想法可以滿足客戶對于尺寸的要求，還能符合人體工程學和結構要求。這也就是說，裝6個瓶子的可以使用兩個完全相同的提籃，兩個提籃可以很容易被固定在一起從而變成一個整的提籃。
為了確保這個想法是不是可行，APP團隊利用3D Systems的SLA技術先打印了比實體小一倍的提籃模型。這個模型被用來做驗證和檢查設計中的疏漏。花了大概9個小時把提籃模型打印出來，并直接把它寄給客戶做審核確認。

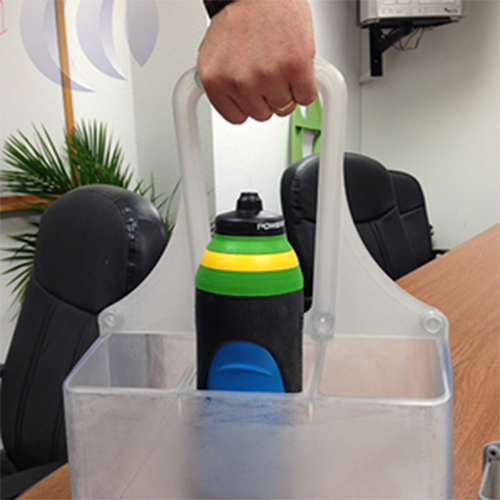

“我們使用iPo 8000打印機的SLA立體光固化成型工藝來完成這個設計階段，是因?yàn)橛羞@樣幾個理由，”APP公司的董事Jason Dickman這樣說到，“首先，立體光固化成型工藝生產的零件精度高，誤差不超過0.005英寸。其次，SLA技術打印速度快，準確度高，這意味著我們很快就能完成初步模型，并且可以更快的得到對方公司的審核確認?！?br /> 可口可樂公司的銷售主管查看了這個比實體小一倍的模型，并要求了一些小修改。團隊直接使用3D CAD文件直接做了修改。然后他們開始使用Accura60樹脂材料制作實際大小的模型，大概花費15小時制作了每個批次2個模型。這些模型會被用作最后的檢查，也會是用作硅膠模具和鑄造過程的母模。
“我們?cè)谝粌商觳坏降臅r(shí)間里制作出了6個母模，硅膠模具是為了手提籃之后的生產階段而制作的。”Dickman提到，“我們不可能利用傳統加工方式制造出這種轉變類型的母模，3D打印在這個項目里起到了非常重要的作用.”
模塑與鑄造
大多數的塑料件是使用注射制模的方式制作的，這種工藝是將熔化的塑料注入一個所需形狀的金屬模具中。因?yàn)槊總€(gè)零件必須是現成的，模具必須是被精確加工出來的。這是一個耗時和復雜的過程。而且也非常的昂貴，如果要短期生產出來也是不切實際的。
APP公司的制作團隊決定使用RTV硅膠磨具制作而不是注射制模。硅膠模具制作類似于傳統的注射制模，但是他們不是使用費力加工過的金屬模具，而是使用靈活的硅膠模具來制作部件。這些模具制作起來很快，而且對于短期產品的制作有非常顯著的成績。因?yàn)楣枘z工具是非常靈活的，他們也顧及到了生產中的倒扣位，還有比傳統注射模具更難的結構問題。
在制作硅膠工具之前，APP公司準備了經過打磨的SLA樹脂母件從而得到了類似于注塑件質地的成品。
Dickman說到，“這可以讓我們模仿一個量產產品的外觀和質感，但卻無需耗費大量制作時間。而且這還幫助我們制作了一個不需要額外著色和加工的產品。而且它足夠堅固，可以在整個FIFA賽事里使用?！?br /> 對于部件本身，APP團隊使用了InnoTuf TP-4050聚氨酯材料來模仿注塑塑料件的質感。這種材料由 Innovative Polymers公司提供，因?yàn)樽吭降哪蜎_擊性能，抗彎強度和易用性而廣受贊譽。最后的結果不言而喻，APP團隊和客戶非常滿意產品，并且還是在如此緊張的交期下制作出來的。
APP團隊制作了300個只有一半的手提籃，如果拼裝起來的話就可以得到150個手提飲料籃。每個工具需要制作50個高質量的部件，這些部件必須看上去完美并且可以隨時直接組裝在一起。
藝術和組裝
在總共4個禮拜的時間還剩一半的時候，APP團隊開始鑄件并且組裝這300個提籃。
“因?yàn)槲覀冏畛醯腟LA概念設計非常精準，所以我們制作的聚氨酯部件只需要一點點后期加工處理，比如去掉通風口等一些小地方?！盌ickman這樣說到，“完工后，這些部件隨時可以被拼裝在一起，然后裝飾下，打包運送出去。”

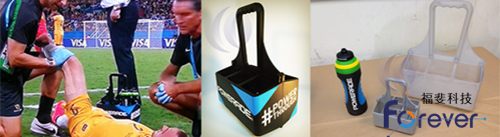

APP團隊24小時輪班制作，每天完工40到50個鑄件，最終，他們進入到了最后一個階段，對手提籃進行裝飾。每個手提籃會被一組事先設計好的乙烯基貼紙來進行裝飾，貼紙上印的是POWERADE?的品牌名字和2014世界杯twitter專用標簽。這些手提籃會被在巴西世界杯的賽手門提在手上，全世界的人都會看到。
Dickman 說“如果沒有3D Systems公司快速和精確的3D打印技術，在這么緊張的時間內是無法完成手提籃的，我們完成了一個驚人的項目，我們團隊的獨創性也是有目共睹的?！?br />
