自從3D打印技術誕生以來，我們就在醫學界聽到了很多關于3D打印的消息，現在，在全球大流行的時候，這項技術經常支持有需要的當?shù)蒯t(yī)生。在其歷史上，SLS印刷技術一直支持艱難的外科手術，無論是以工具或視覺輔助的形式，為外科醫生進行嚴肅的手術做好準備（閱讀：如何拯救渺小的生命）。

?

SLS技術有許多優點，它使用的材料具有適合多種行業的特性。與其他3d打印方法相比，最重要的優點是沒有生成額外的結構，這些結構必須通過機械或化學方式去除（斷開/切斷/溶解）。由于粉末支撐著每一層，因此有可能產生具有各種結構和小細節的最復雜模型。來自醫療行業的打印輸出通常屬于這類元素，尤其是來自斷層掃描或其他成像方法的打印輸出（圖2）。





是否有適合打印醫學模型的技術？



3D打印的一個經常提到的優點是能夠打印具有最高幾何復雜度的模型，僅受想象力的限制。然而，印刷技術之間存在著巨大的差異及其局限性——這是由于不同設計使用的材料和設備以及材料分層的方法（增量——而非減法）造成的。因此，應單獨考慮3D中的每個應用和幾何模型，并根據表面要求、尺寸公差或機械性能進行分析。

不應忘記的一個重要因素是模型是否需要支撐結構，因?yàn)楹筇幚聿粌H會損害美觀，還會損害功能。許多醫學應用需要具有內部特征的復雜有機結構。我們將以各種技術中的心印為例，說明這些模型為了保持適當?shù)馁|(zhì)量和可用性而省略支撐結構的重要性。

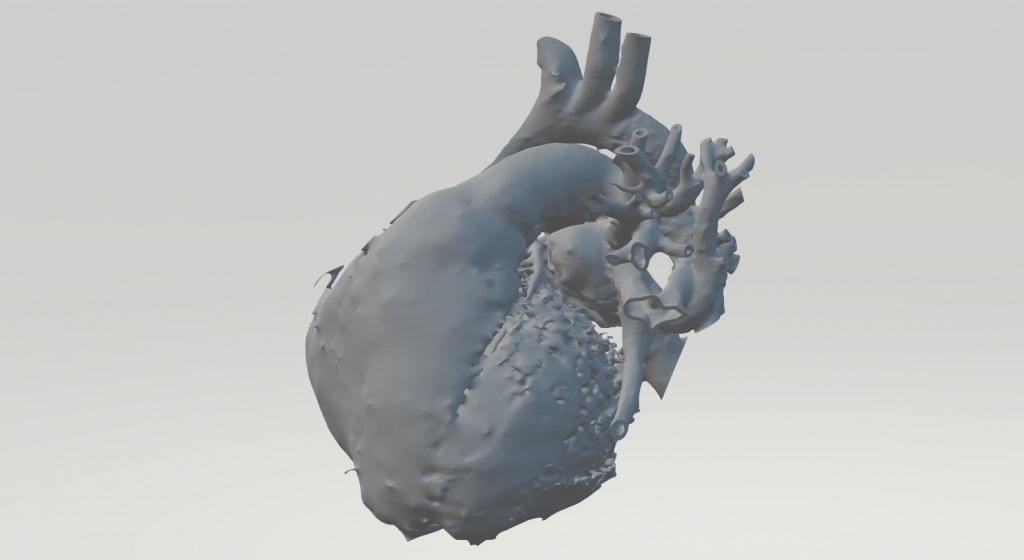

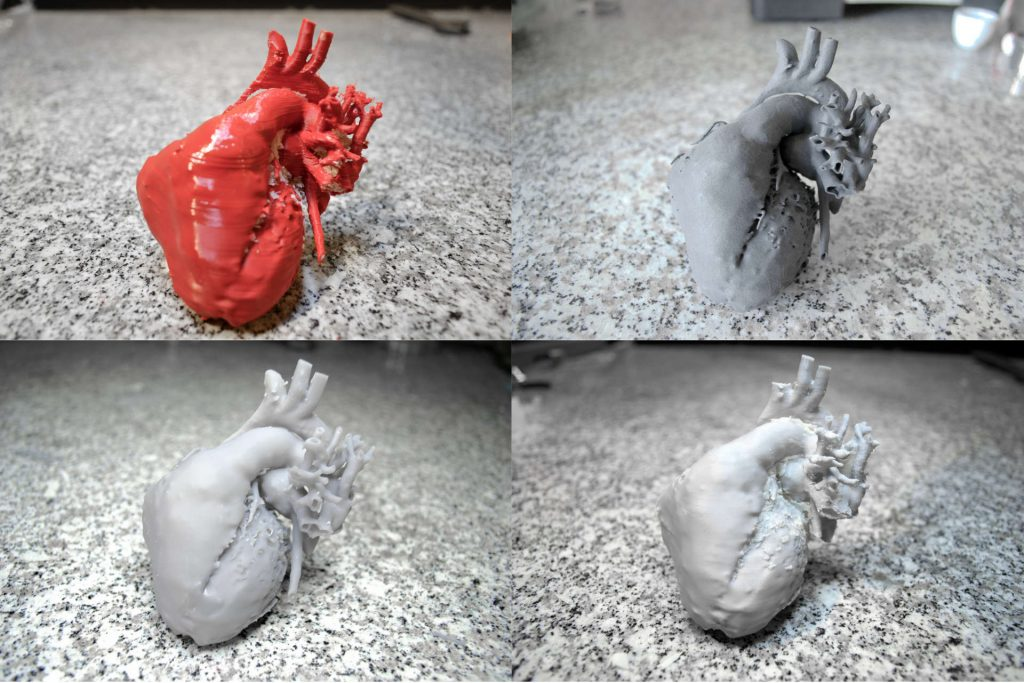

?                                                                                                                                                   3d打印心形
?

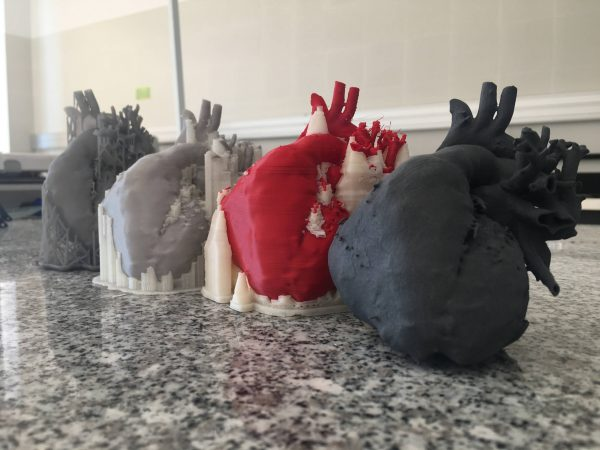

SLA、FDM和SLS技術中支撐結構對印刷品幾何結構的影響



在圖2中，您可以看到印刷品（從左側）：由樹脂（SLA）、ABS（FDM）、PLA（FDM）和PA12（SLS）制成。在FDM技術的情況下，支撐結構（通常在切片機中自動生成）非常密集，并且由于模型的幾何結構，其數量非常多。不幸的是，在這種類型的幾何體中，使用這種技術我們將無法達到預期的效果。即使使用可溶性支撐結構，它們也會干擾表面，從而在結構上留下瑕疵。此外，在心臟的情況下，一些元素或側面由于尺寸較小而未正確打印。這些層清晰可見，它們掩蓋了模型中可能因醫學原因而重要的小元素。此外，使用后處理來平滑表面可能會導致打印輸出中的細節丟失。

在SLA技術中，元素的表面和映射都要好得多。盡管如此，在某些情況下，支撐結構非常大，以至于在不損壞模型的情況下無法移除它們（尤其是小突出元件–圖–小元件特寫）。此外，移除支撐結構會在使用工具很難觸及的地方留下瑕疵，這可能會損壞脆弱的模型。當然，在SLS技術中，這些額外的印刷結構并不存在，因?yàn)樽鳛槟Ｐ椭蔚姆勰┰谟∷⒑笤趪娚皺C(jī)中被移除。與樹脂模型相比，這允許更多的細節和細節。

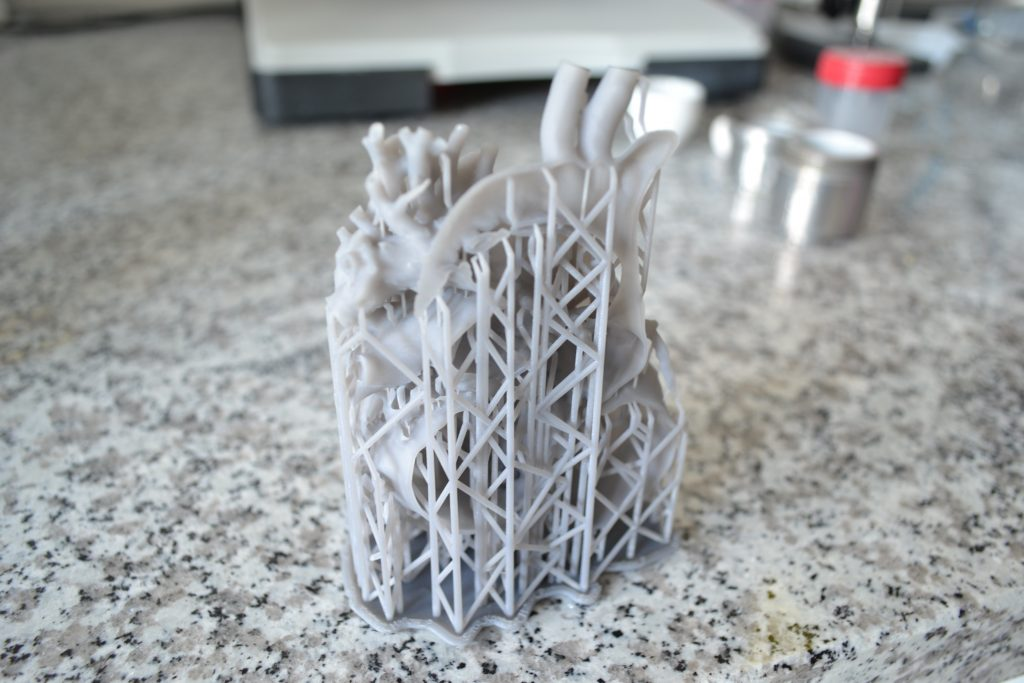

                                                                                            SLA 3d打印心形

                                                                                     SLA 3d打印心形

?

后處理

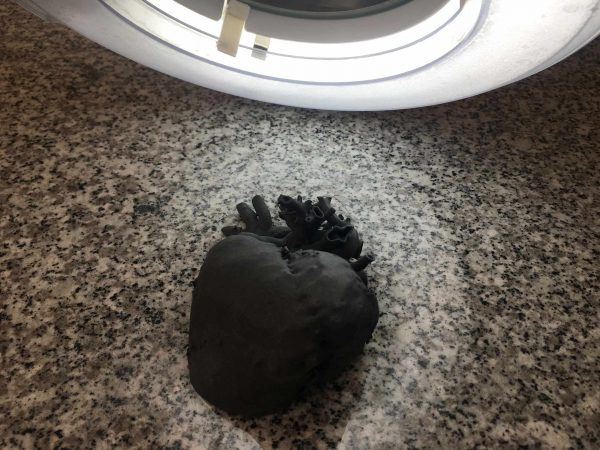

移除支撐結構需要花費額外的時間來準備模型。對于ABS和PLA車型，這可能需要很長時間，尤其是當車型表面粗糙且支架不易脫落時。這是兩種心臟模型的情況。在模型的某些地方，支撐可以很容易地移除，而在另一些地方，盡管增加了巨大的力，但這是不可能的。在樹脂模型的情況下，處理非常簡單——模型表面和結構之間的狹窄處的結構必須被切斷。然而，為了不損壞這樣一個復雜的模型，它需要大量的時間，并且不管怎樣都會留下瑕疵。就SLS機型而言，幸運的是，我們沒有浪費——印刷過程中的剩余粉末可以被刷新（或者在某些情況下，甚至不需要）并重新使用。

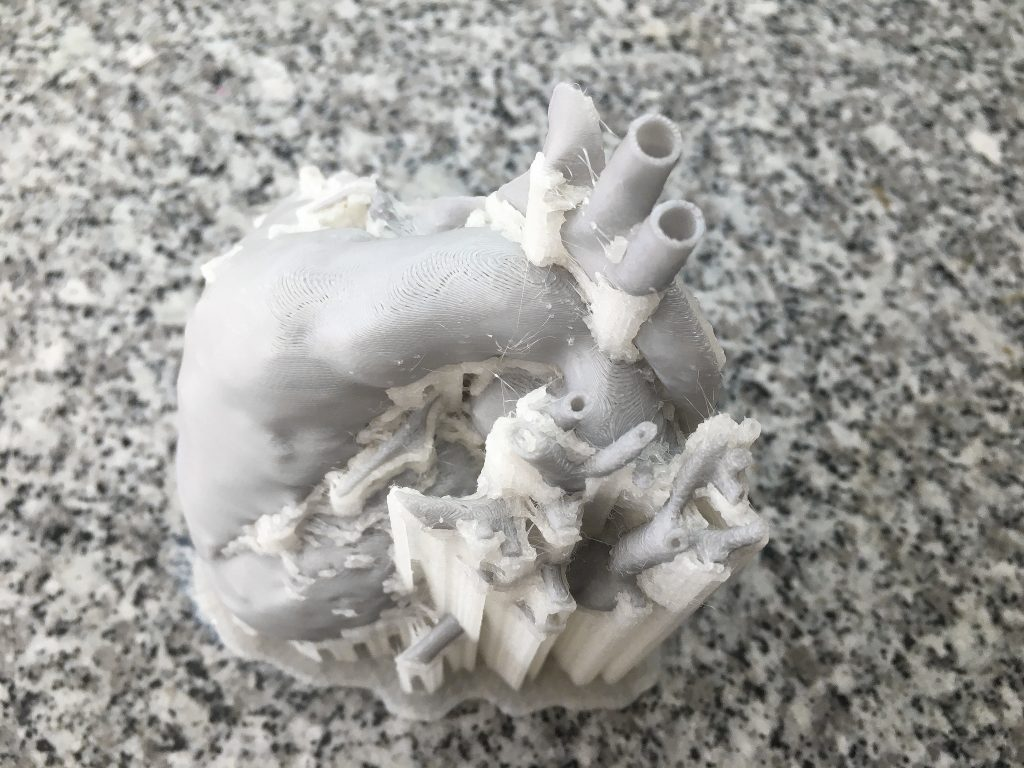

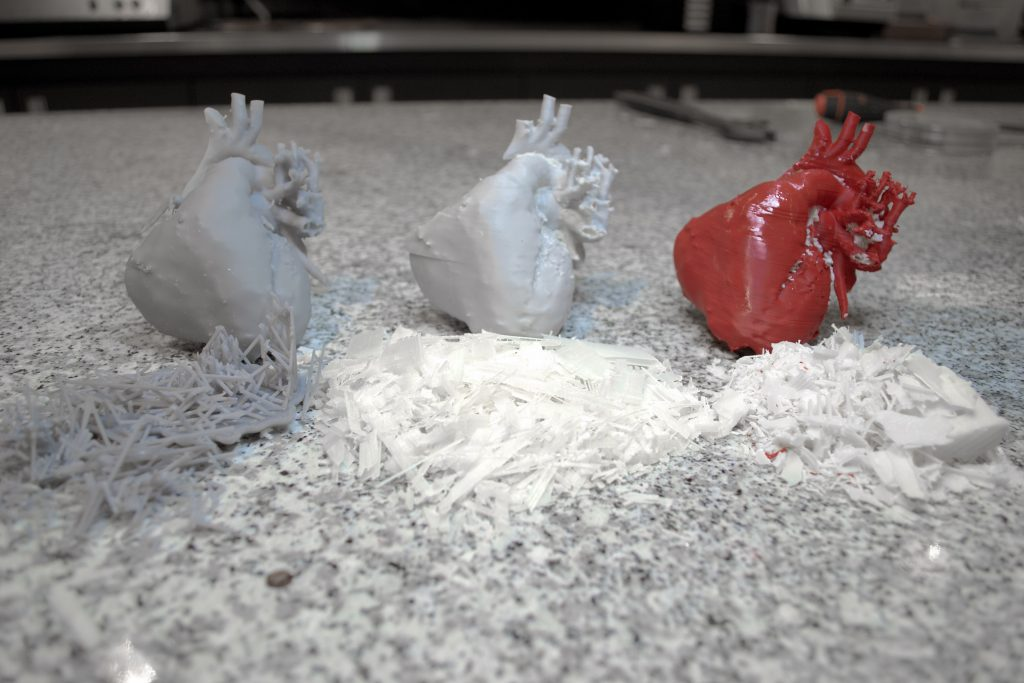

                                                                               3D打印心臟支架拆除
?

打印表面



最佳表面質量是通過SLS和SLA技術實現的，在這種情況下，我們將排除FDM技術，FDM技術也可以創建具有出色表面和低層可見性的模型，但不能創建具有此類復雜模型的模型。不可能在整個零件上實現高質量的表面光潔度。SLS和SLA技術在圖層的低可見度方面非常相似，但在心臟的情況下，更清晰的細節和更大的表面細節是絕對可見的。樹脂模型似乎在很大程度上是平滑的。樹脂模型中的許多微小細節已經融合到支撐結構上，只留下表面瑕疵。

?

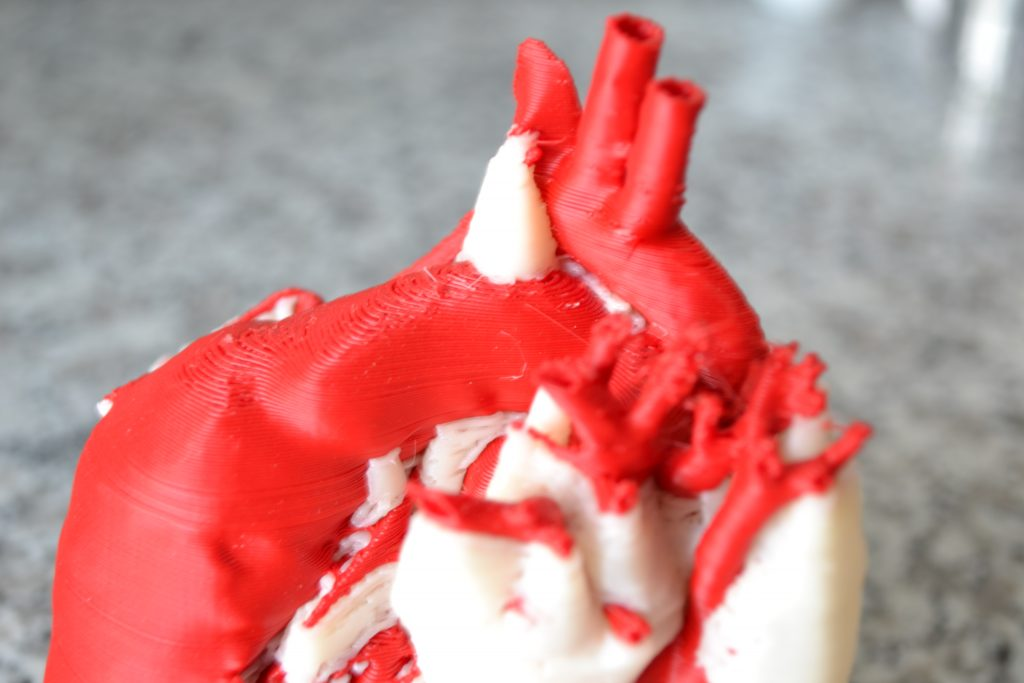

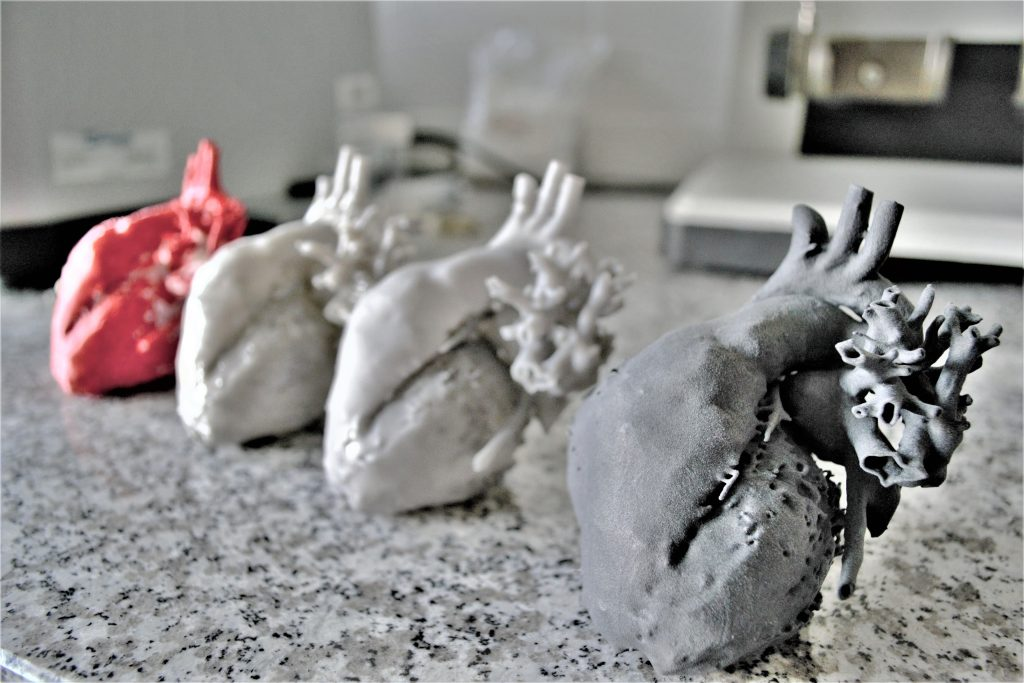

?                                                                                                                       3D打印心形比較

?

SLS實現的內表面略優于SLA–無偽影、無附加結構、無機械干預。在醫學應用中，無論是研究還是手術準備，內腔的表面質量與外部特征一樣重要。

在顯微鏡下，FDM表面可見大的圓形層，即使沒有顯微鏡也能看到。樹脂技術可以使用非常薄的層-它們也是扁平的，這使它們看起來光滑。在FDM的情況下，表面粗糙，在顯微鏡下看不到層——模型雖然無光澤，但光滑，肉眼看不到層。
?

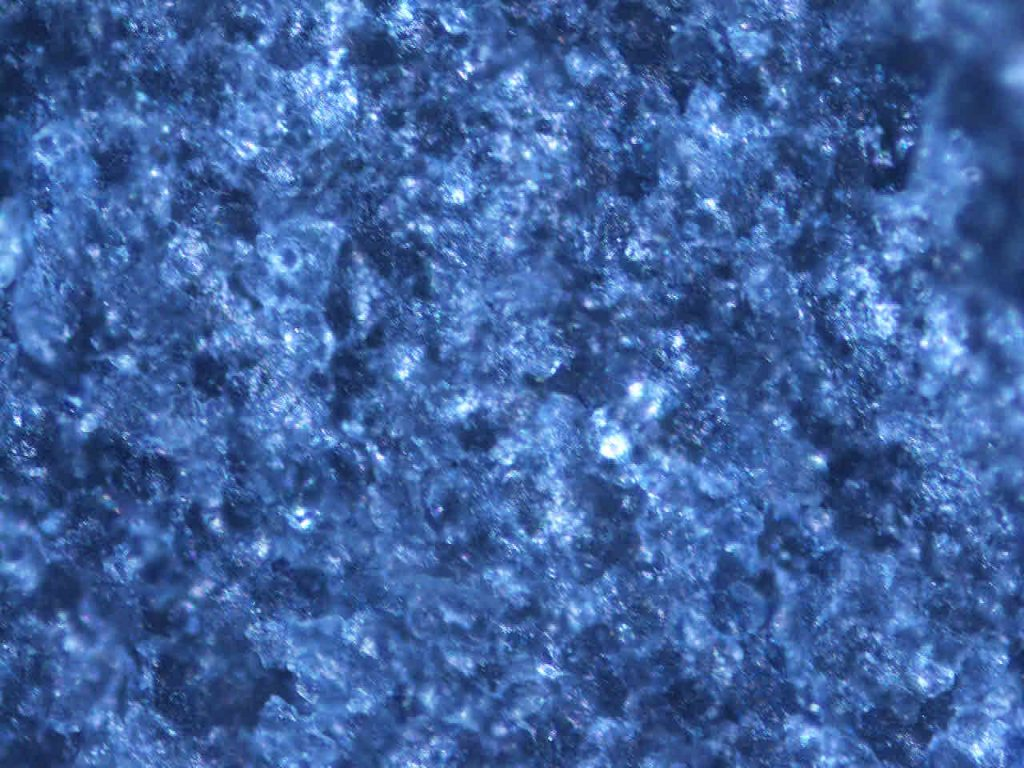

?                                                                                                                         ?SLS顯微鏡視覺

?

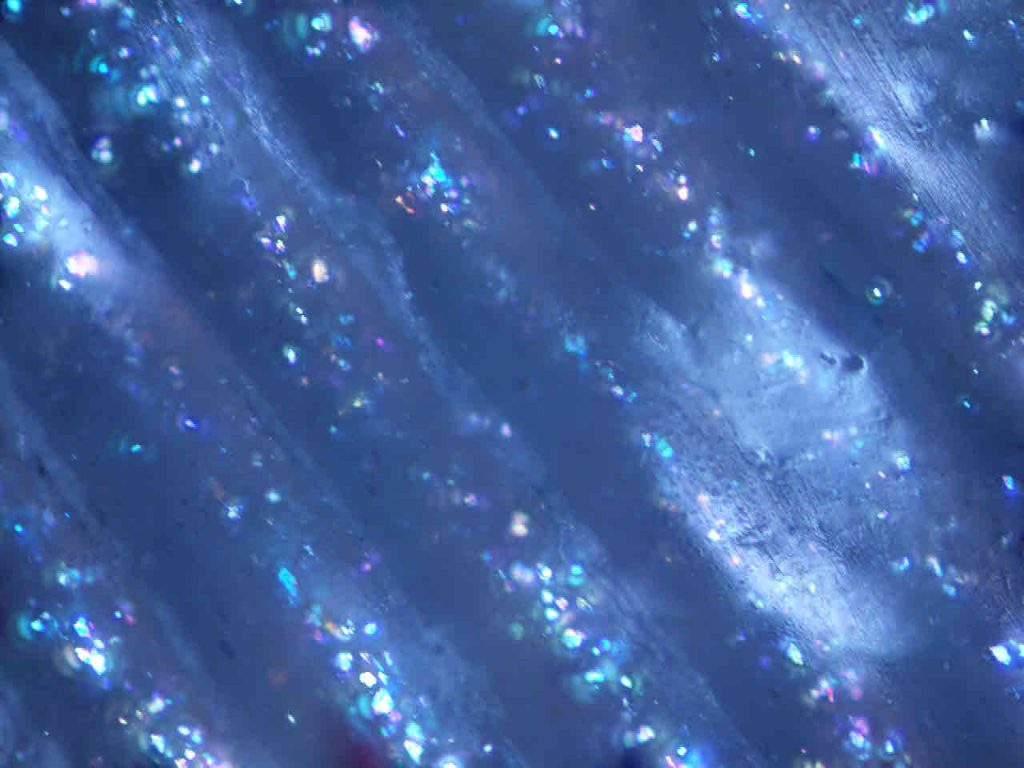

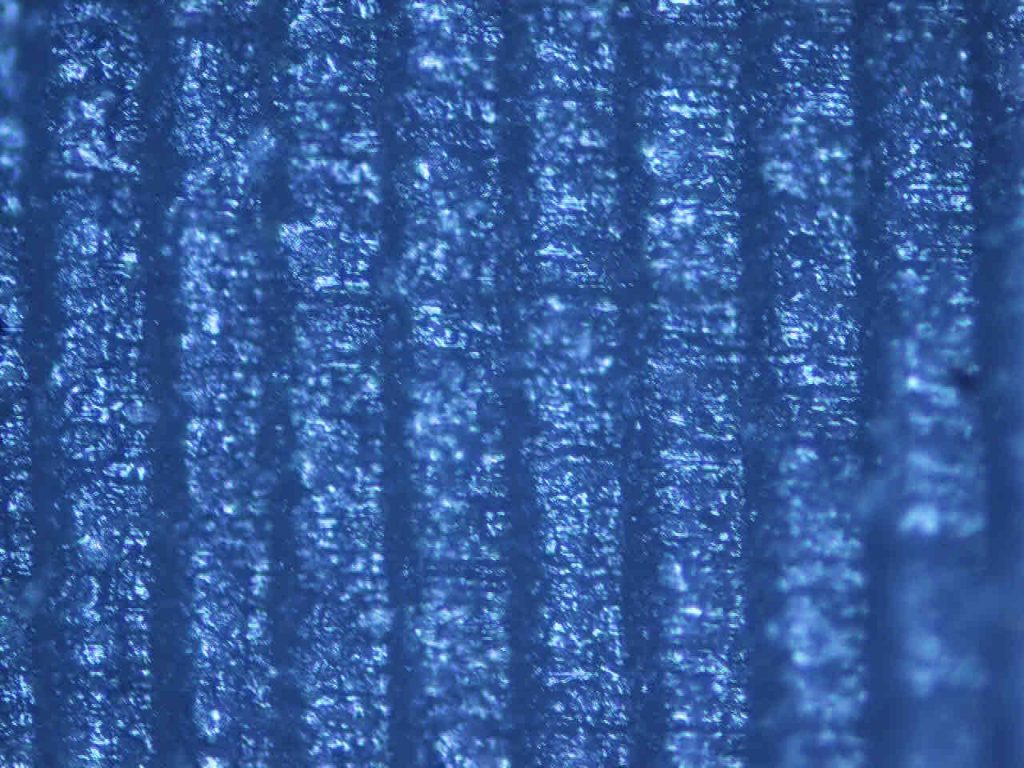

?                                                                                                                             FDM顯微鏡視覺
?
?
??

?

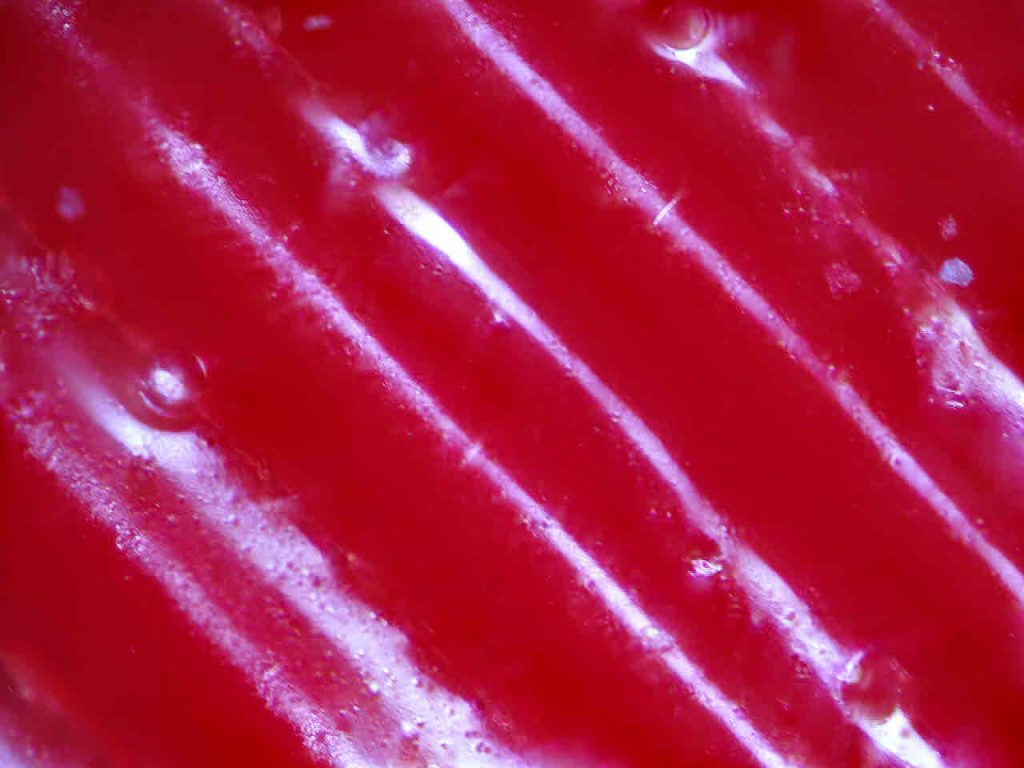

                                                                                                                   FDM PLA 顯微鏡視覺
?

?
?                                                                                    SLA 樹脂顯微鏡視覺下
?
?
?
?

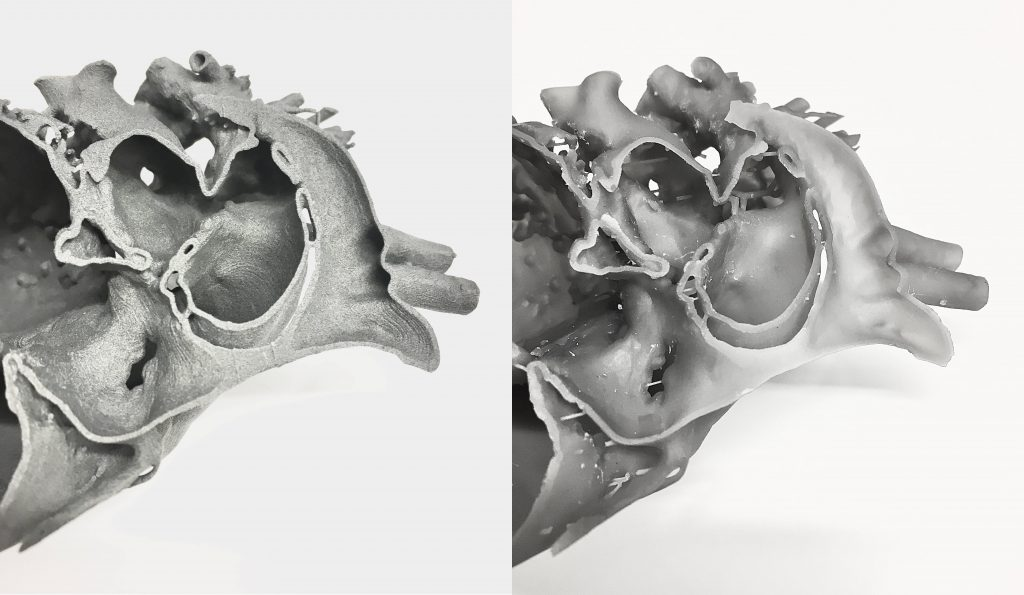

?                                                                                     SLS vs SLA 內部對比



精度



由于存在來自支撐結構的殘余物，一些幾何形狀無法具有適當?shù)木?。在一些空腔中，有太多的額外材料，甚至無法進行測量。對于心臟這類復雜的模型，需要許多專門和精確的工具來移除這些結構。



在樹脂模型的情況下，還發現在模型的深處，材料固化過程沒有完全完成，這導致幾何體模糊。在精度測量方面，由于缺乏支持，SLS技術獲得了很大收益–大多數情況下，測量值在+/-0.1mm范圍內，這可以被視為高精度（根據SLS技術中的3D輪轂，制造標準為+/-0.3mm）。

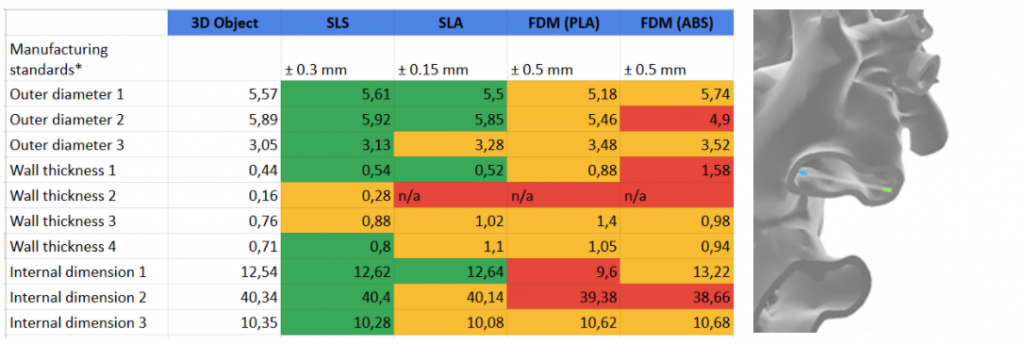

* Standards from https://www.3dhubs.com/manufacturing-standards/ ** Deviation colours: Green – up to 0.1mm, Yellow – 0.1 – 1.0mm, Red – above 1mm.
?

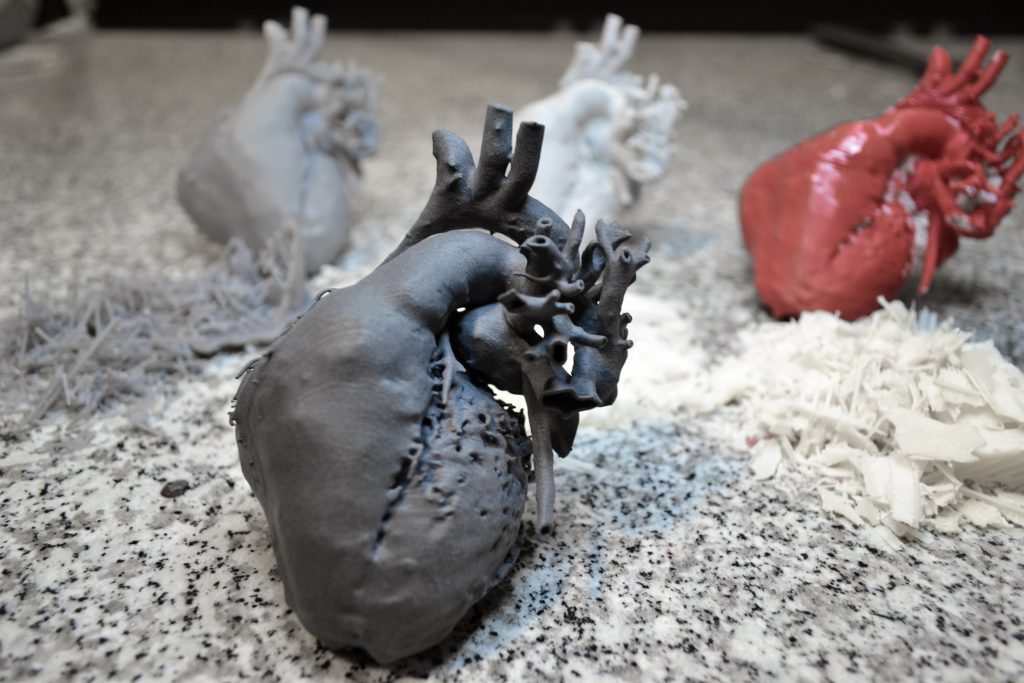

SLS是醫療有機模型的完美解決方案



SLS是一種技術，使您能夠生成通常無法用其他技術完全實現的幾何圖形。心臟的例子表明，在這種復雜模型上工作的醫學專業人員會發現使用SLS制作的零件最有用——顯示了幾何體的大部分細節。此外，它不會留下任何瑕疵，確保其準確性。經過快速簡便的后處理后，可以在打印后立即獲得模型以供進一步分析。借助Sinterit Lisa和新的印刷外圍設備系列，更容易獲得其他印刷技術范圍之外的高質量、高保真、幾何形狀復雜的零件。
?
