?前言：豐田Gazoo Racing賽車 (TGR)團隊一直在與3D Systems合作，為賽車運動、汽車定制以及短期和長期生產能力尋找增材制造(AM)解決方案。
隨著材料化學的新進展，3D Systems公司將一系列突破性的生產級樹脂推向市場，提供了創新的材料性能和壽命。

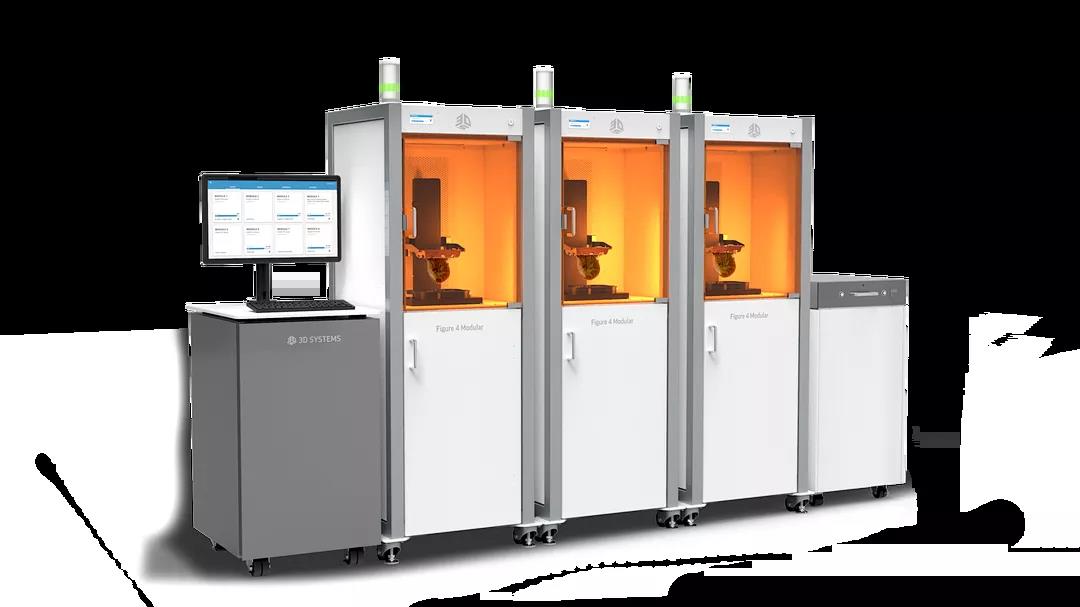

這種能力上的革命是由3D Systems公司基于Figure 4的3D打印系統發起的，這使得快速交付數千個更小的批量生產部件成為可能。

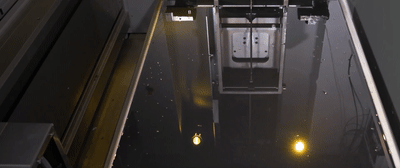

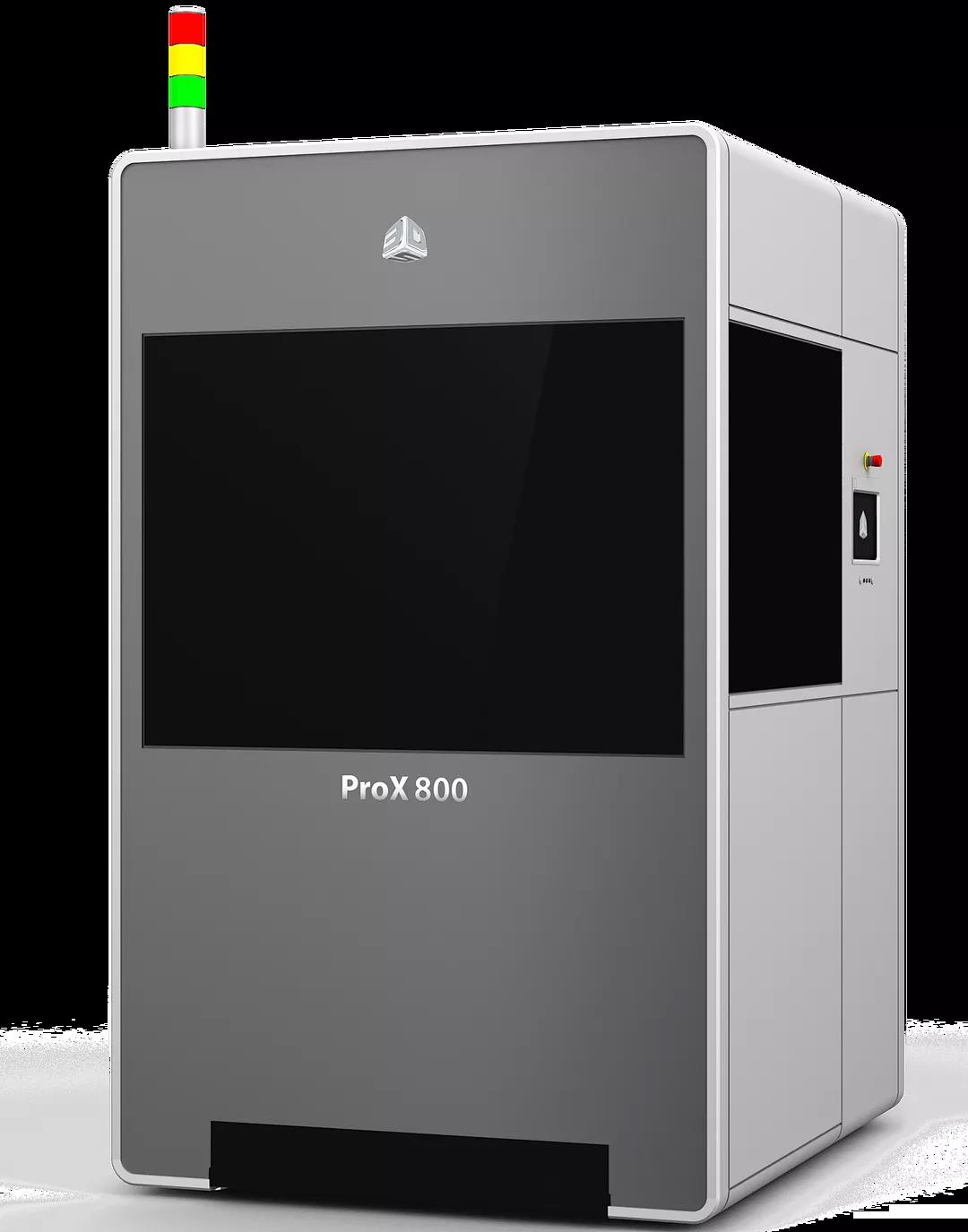

這項工作現在正在擴展到3D Systems的大尺寸立體光固化(SLA)系統ProX 800，提供全尺寸、1:1比例的夾具、夾具和生產部件的能力。

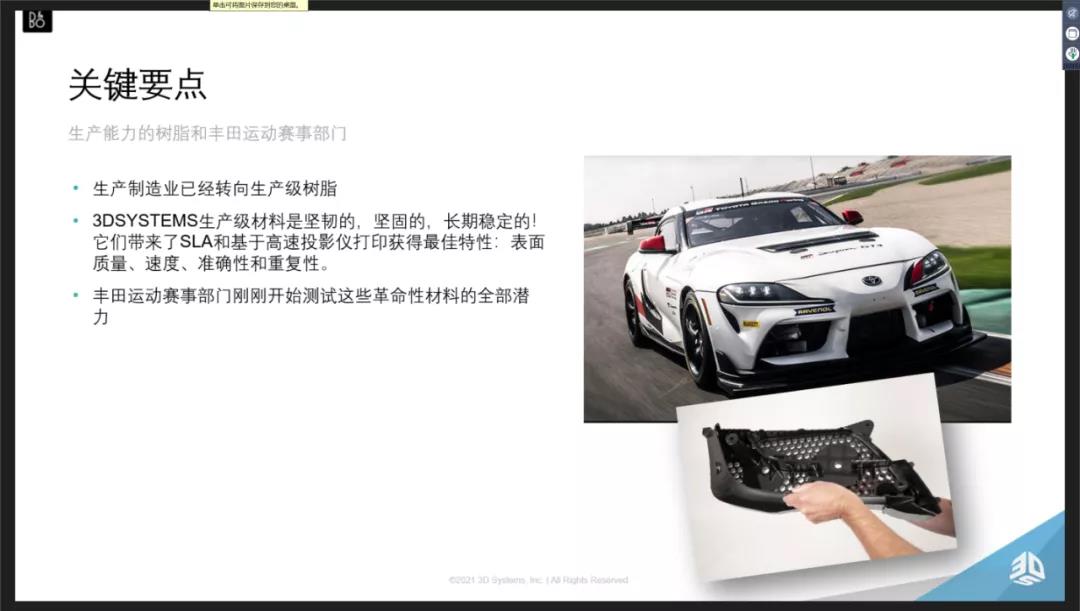

生產制造業已經轉向生產級樹脂，3D Systems生產級材料是堅韌的，堅固的，具有更長的持久性！
豐田GAZOO賽車測試了這些革命性材料的全部潛力！

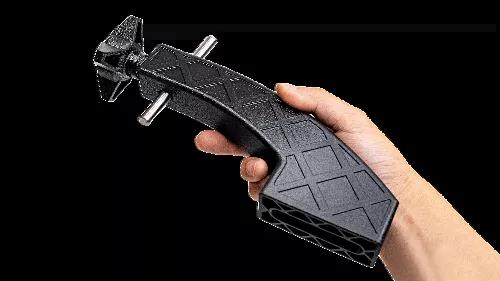

新推出的Accura AMX Rigid Black 是一款款創新的樹脂，結合了長期環境穩定性和高性能機械特性與立體光固化成型技術的成熟優勢，包括卓越的表面光潔度、準確度和可重復性。
Accura AMX Rigid Black 是以具有成本效益的方式交付結構性承重定制最終用途組件、大型制造輔助工具、夾具和固定裝置的理想之選，也十分適合用于替代注塑成型或軟模具工藝的直接生產。
憑借其出色的表面光潔度和機械性能，該材料非常適合用于包括汽車和賽車及消費品在內的一系列行業的制造和工程應用。

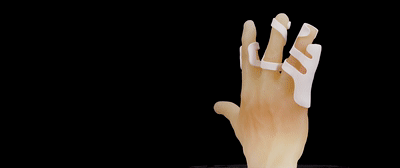

Figure 4 Tough 60C White 是一種生產級品質的白色多功能材料，不僅符合生物相容性要求，而且具有出色的抗沖擊強度、伸長率和抗張強度。該材料具有類似于注塑成形的表面質量，可提供長期的環境穩定性和持久的白色。建議將該材料用于批量生產的高機械承重部件，可多年保持功能和穩定。
該樹脂具有 65℃ 的熱變形溫度和 23% 的斷裂伸長率，7.1% 的屈服伸長率使其非常適合制造支架、卡扣和夾片。高打印速度和簡化的后處理速度可實現出色的吞吐量。
我們將在研討會中為您詮釋多款生產級樹脂的生產應用及實際案例。
目前您可以通過下方視頻觀看研討會的內容，本文我們將通過圖文來簡單回顧一下本場直播的主要內容。

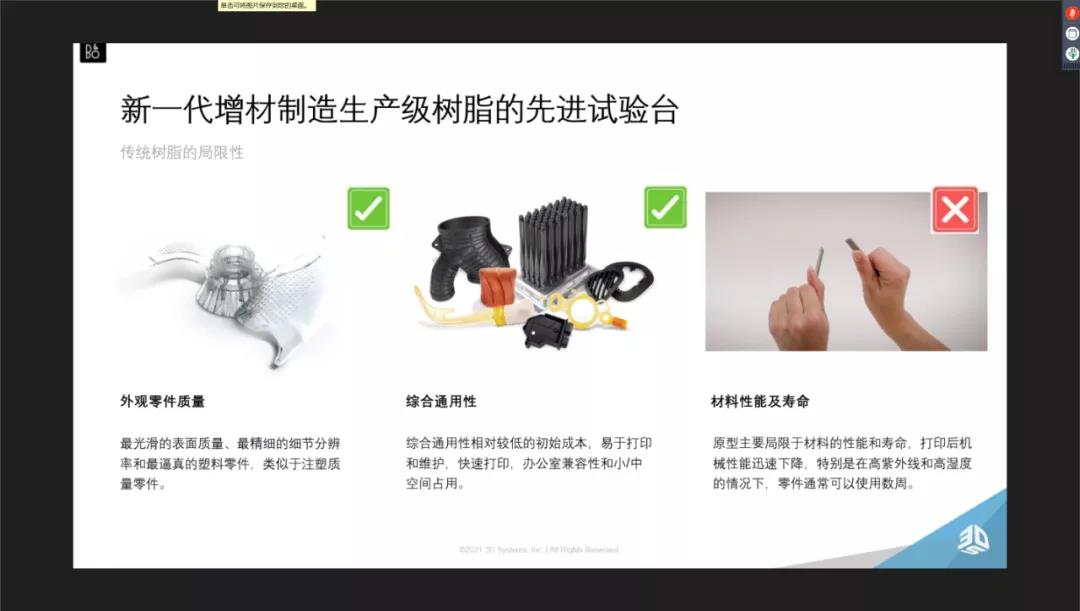

將樹脂材料用于3D打印目前已經非常廣泛，它可以提供光滑的表面質量、細節分辨率高，打印成本也比較低。但是材料的性能和壽命較差，主要用于一些非受力的展示件。特別是在高紫外線和高濕度的情況下，零件通常只能使用幾個星期的時間。

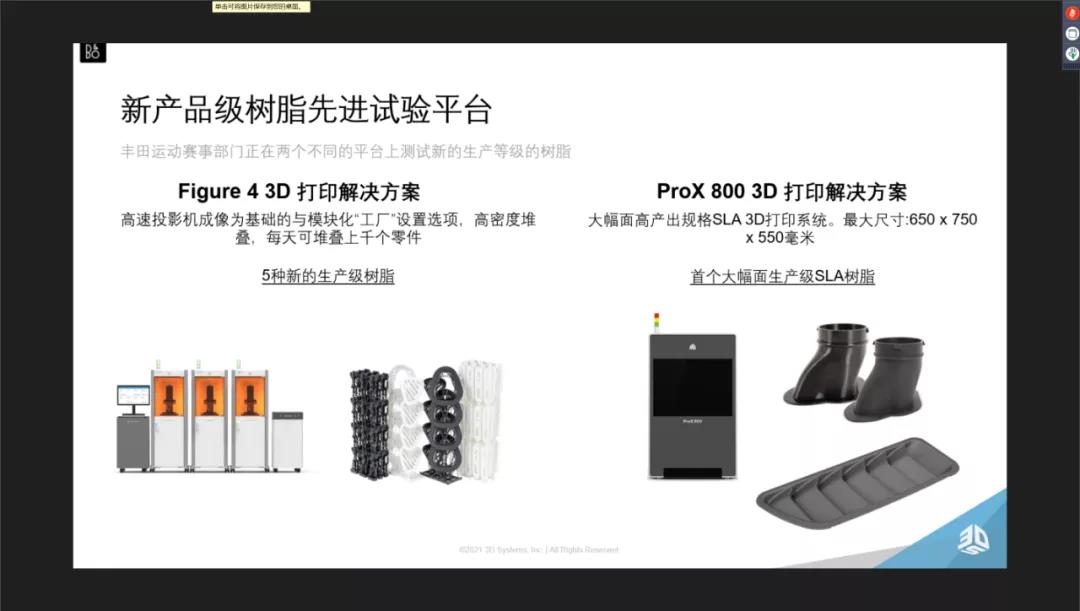

針對這個問題，3D Systems推出了兩個產品級樹脂試驗平臺：Figure 4 3D打印解決方案和ProX 800 3D打印解決方案。其中Firgure 4 3D打印解決方案適用于5種新的生產級樹脂，每天可堆疊上千個零件。ProX 800 3D打印解決方案可以制造出650*750*550mm尺寸的生產級樹脂零件。豐田運動賽事部門正在兩個不同的平臺上測試新的生產等級的樹脂。

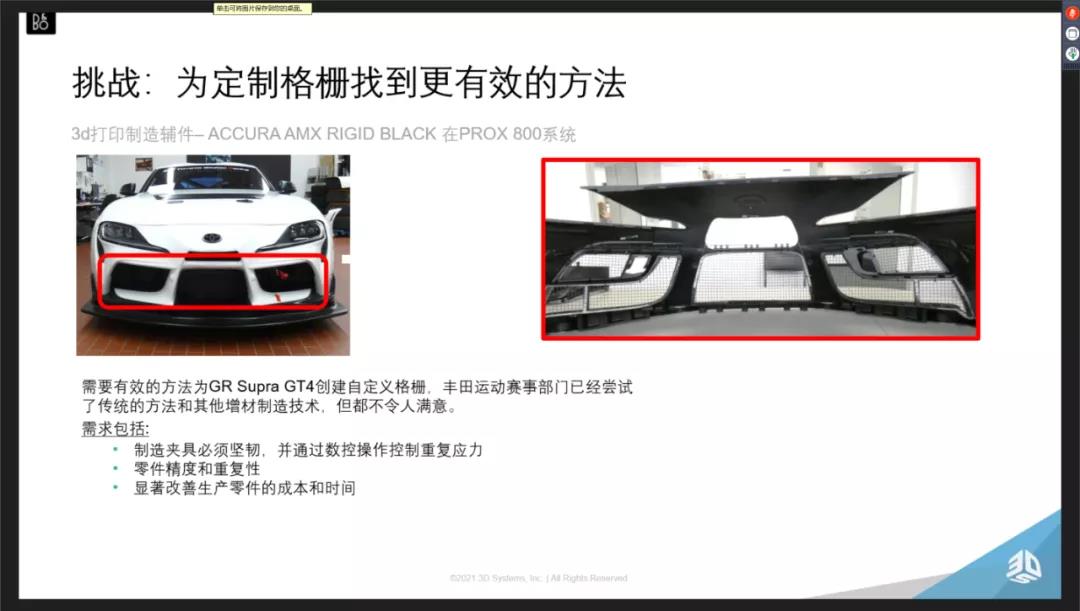

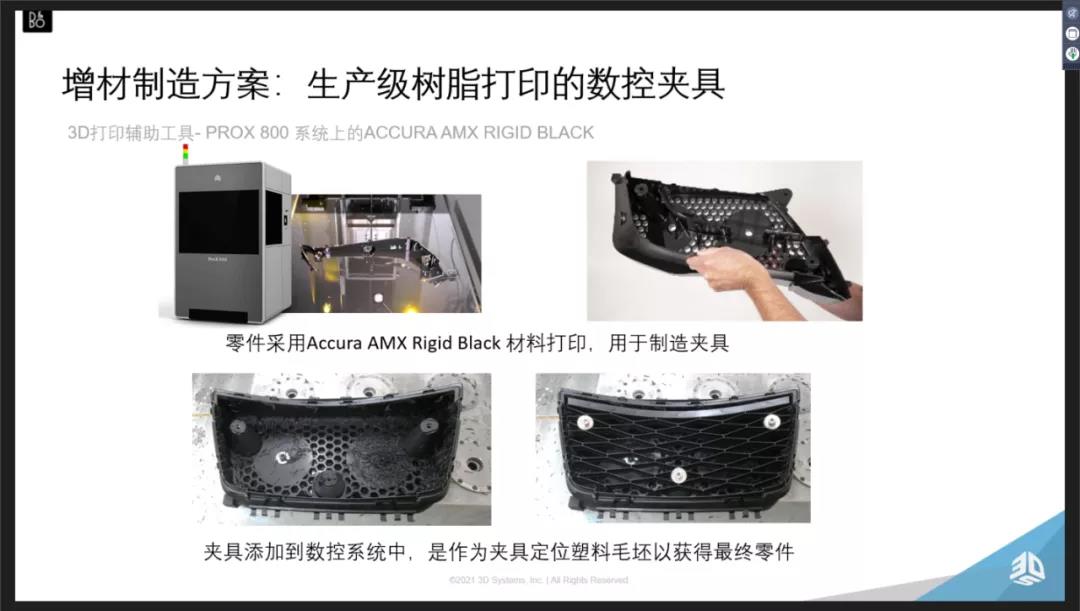

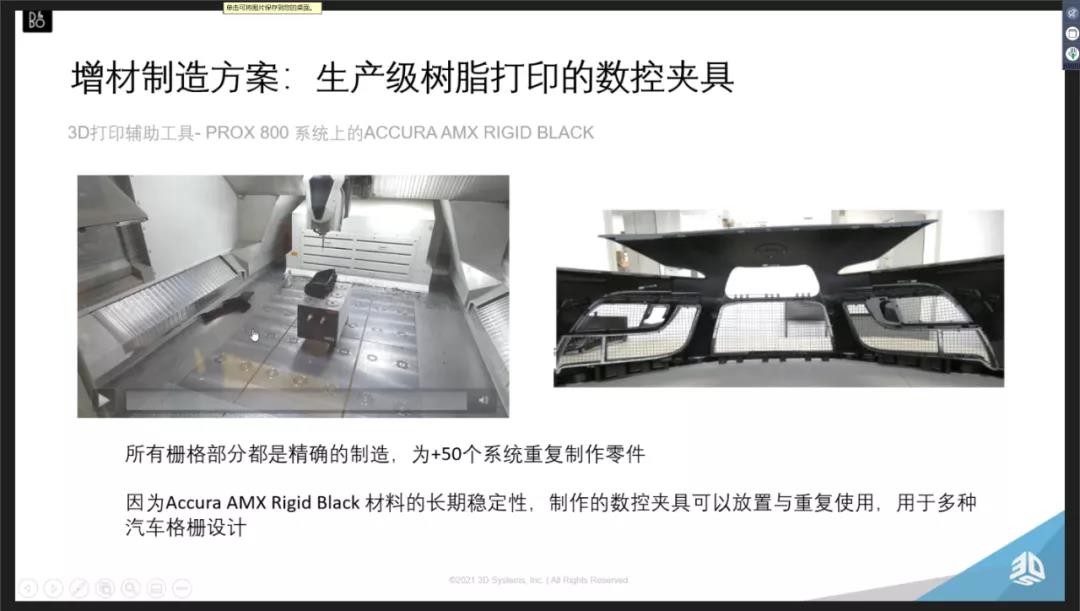

豐田運動賽事部門測試的第一個應用案例就是將3D打印用于生產定制格柵的夾具。豐田要求夾具必須堅韌，并能夠承受數控加工中所產生的重復應力，而且能夠顯著改善生產零件的成本和時間。
于是他們使用ACCURA AMX RIGID BLACK材料在PROX 800系統上打印夾具，并將夾具應用到數控系統中，作為夾具定位塑料毛坯以獲得最終零件。經過測試，3D打印的夾具可以重復制作50多個汽車格柵。

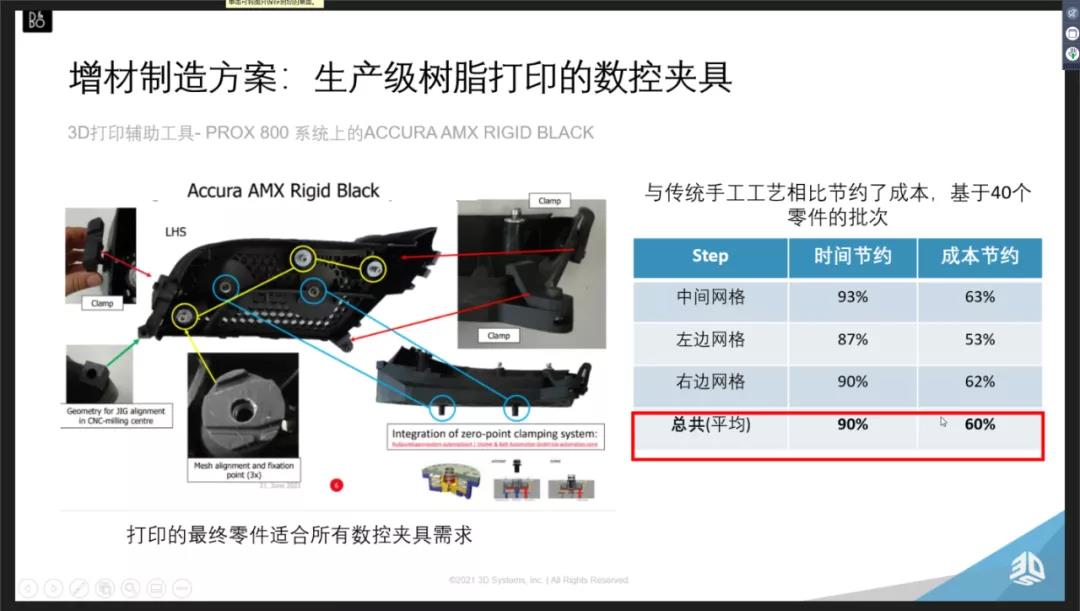

與傳統手工工藝相比，采用3D打印的技術生產40個零件的批次，時間節約可以達到90%，成本節約60%。

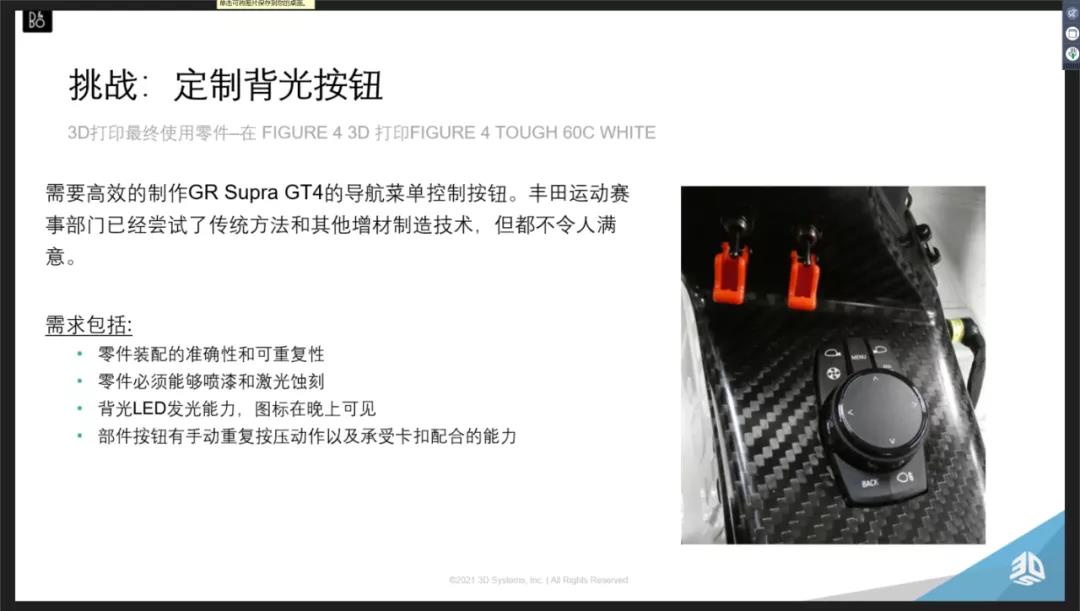

第二個案例是一個車內的背光按鈕，需要滿足零件裝配的準確性和可重復性，零件必須能夠噴漆和激光蝕刻，具有背光LED發光能力，圖標在晚上可見，部件按鈕有手動重復按壓動作以及承受卡扣配合的能力。

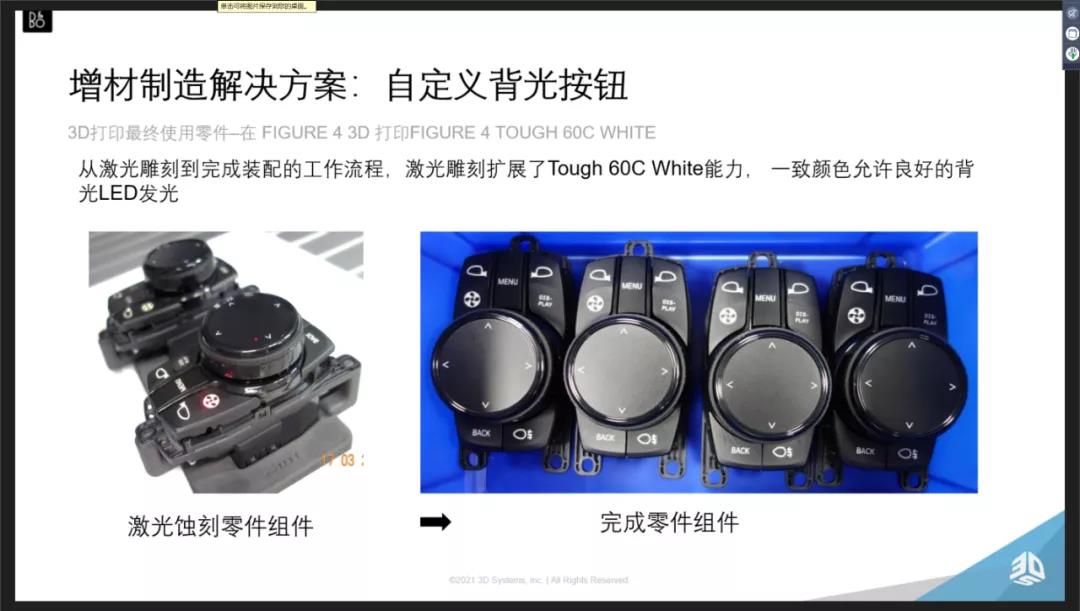

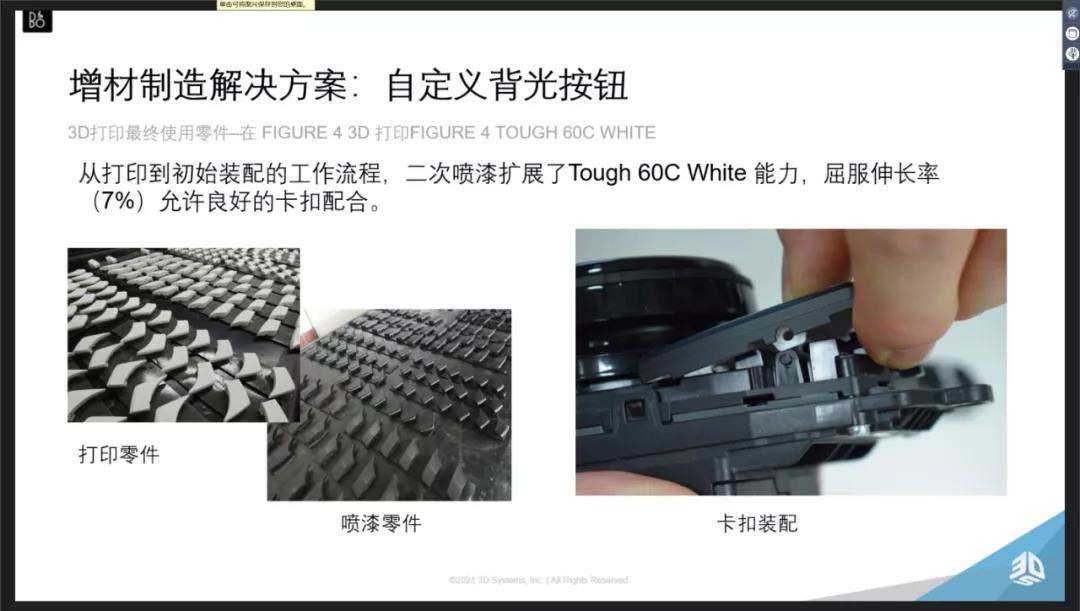

通過在Figure 4系統上3D打印Tough 60C White白色樹脂材料成形，然后噴黑色漆，再激光蝕刻的方式得到了最終的零件組件。目前這個零件已經裝配在GR Supra GT4賽車上，并已經跑了5000km的賽事。

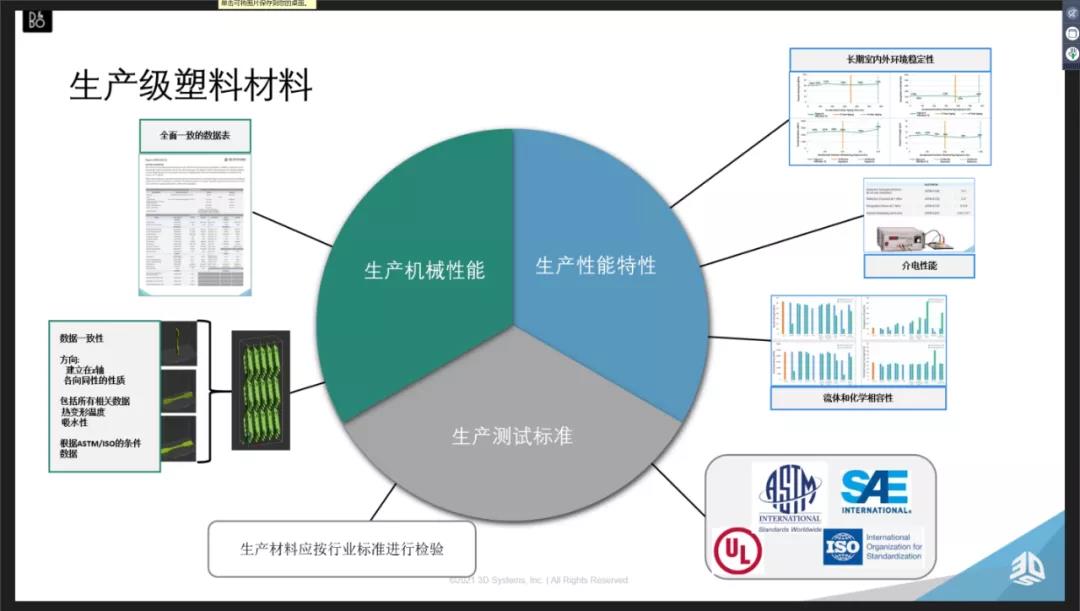

那么對于“生產級”的樹脂材料，有哪些要求呢？它需要滿足生產機械性能、生產性能特性、生產測試標準。
?

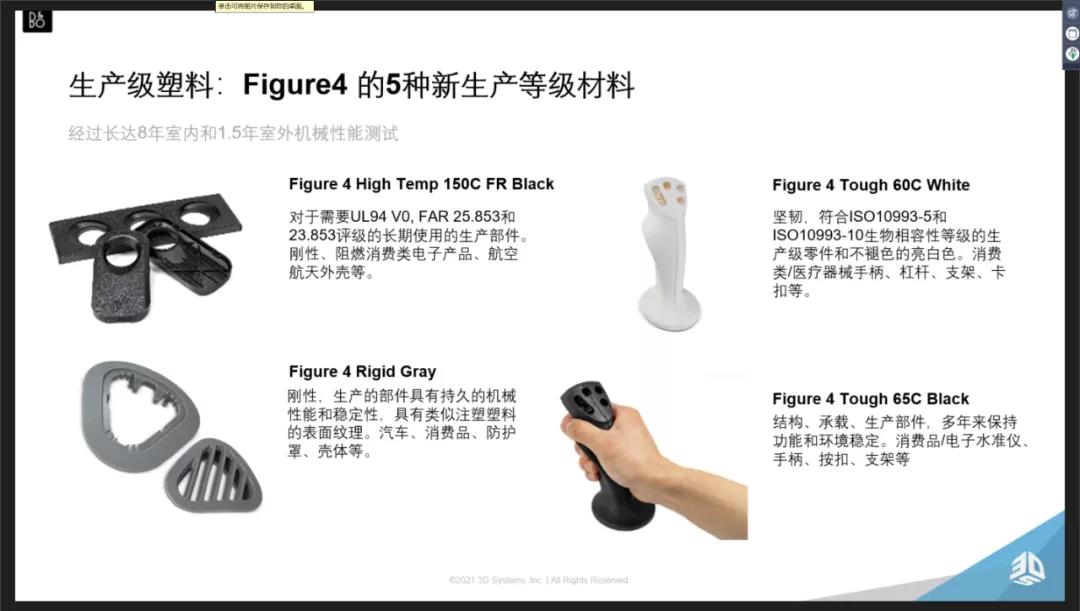

目前Figure 4能夠使用的5種新生產等級材料包括 High Temp 150C FR Black、Tough 60C White、Rigid Gray、Tough 65C Black、Rigid 140C Black。它們的特性如圖中所描述。
?
?

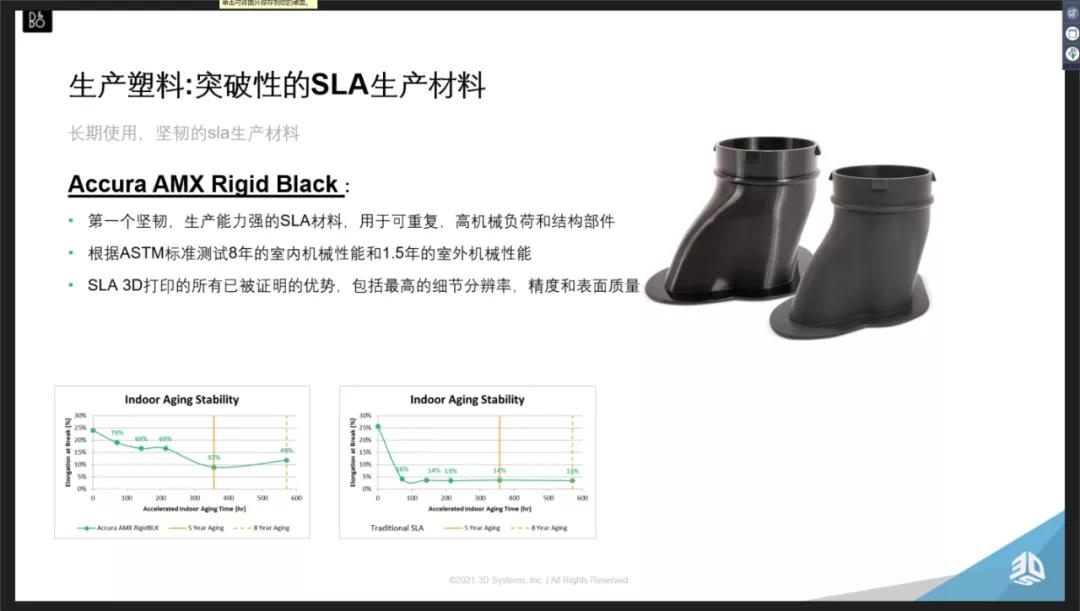

突破性的SLA生產材料是Accura AMX Rigid Black
?
最終，豐田運動賽事部門通過ProX 800和Figure 4解決方案，實現了1:1規模的生產部件、治具、夾具生產；以及每天生產數千個小零件。

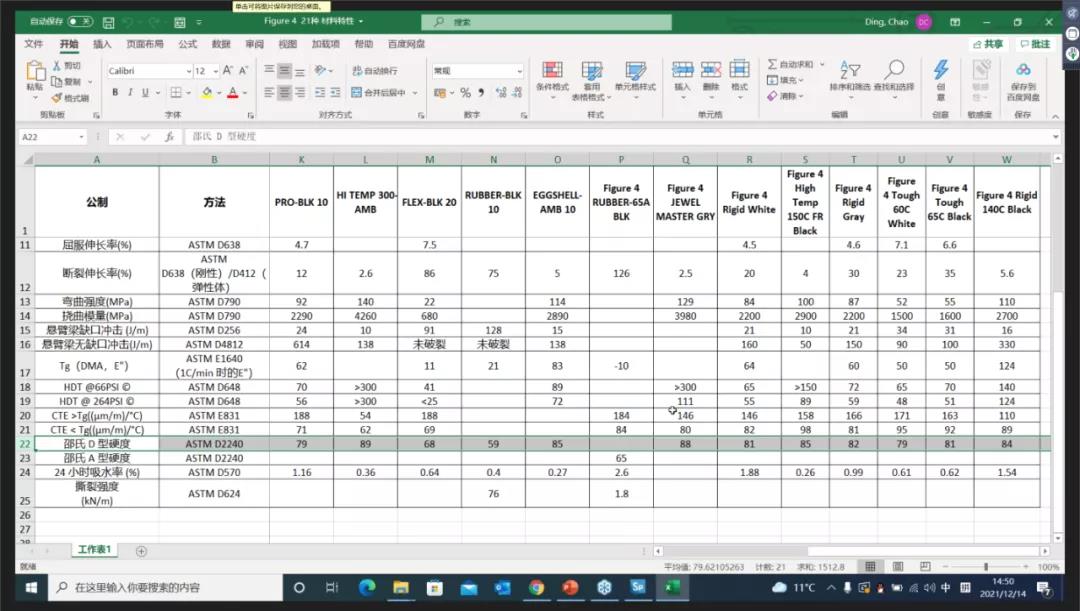

下圖是各種樹脂材料特性表
?
?
